小區監控:小區周界報警系統方案案例分析

　　小區周界報警系統方案新的理念

　　“平安城市系統”建設的目的是幫助公安系統收集、鑒別和處理各類城市目標的視頻圖像信息，并實現信息在各警種業務實體之間的流動和共享，并最終為各類案件的偵破以及**件的預防、控制等起到很好的協助作用。當今已有多種技術防范系統可以構建出平安城市系統并成為了確保社會經濟順利發展最重要的舉措之一。

　　眾所周知，技術防范作為安全防范的一種手段，已成為現代安全管理的一個重要部分，是體現安全保衛功能先進性的重要環節。當今國內外安全防范技術現代化發展的方向是將視頻監控、周界報警、門禁系統、入侵探測、出入口控制、巡更等系統與電腦數碼控制系統集成在一起，形成一個現代化、多功能、全天候的動態綜合安全管理系統。

　　值此僅以智能周界防范報警系統、電子圍欄系統及泄漏電纜等為典例，重點對其基本架構特征及在深化平安建設中的應用作分析說明。

　　為此，本著功能齊全、應用新穎又投資合理的宗旨提供出智能周界綜合解決方案。方案充分體現出可持續發展的理念，利用管理平臺軟件(如SAMl00型)、NVR、電子圍欄周界報警系統、報警聯動和網絡技術等產品與手段，在統一平臺上實現多系統、集中式實時管控及綜合功能服務，以實現安全防范工作新的標桿。

　　由于智能周界綜合解決方案充分發揮了現代科學技術防范手段的積極作用，故大大提高安全系數。而現有周界防范報警及類似產品有電子圍欄、紅外對射、振動電纜、靜電感應電纜、傳統電網和泄漏電纜六類。憑借先進的產品、提供的安全防范服務行業遍布電力、鐵路、軍隊、教育、機場、工廠、小區等。

　　智能周界防范報警系統架構

　　智能周界防范報警系統架構是把智能電子圍欄周界報警系統、視頻監控系統、語音對講系統與燈光控制系統有效集成，當有人非法翻越圍墻或破壞圍欄時，電子圍欄主機除了高壓威攝外會立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上彈出入侵區域的監控畫面;同時通過調整攝像機到預置位、打開探照燈、音頻驅離等方式與其他系統聯動。中心保安人員在現場處理完中后，對報警主機及電子圍欄的報警狀態進行恢復。智能周界防范報警系統快捷、實用、方便。圖1為智能周界防范報警系統架構示意圖。

    方案特點與核心技術：設計符合行業標準及規范，系統設備一律選用有公安部檢測報告或登記備案證明的產品;系統具有開放性、可擴充性、兼容性和靈活性，系統能適應各種規模，有很強的可擴充性，能隨時適應對系統的擴容需求，同時具有較高的兼容性和靈性，適應產品的升級、換代，保持強盛的生命力;系統具有較高的安全性、可靠性、容錯性。系統自身具有很高的安全性，強大的容錯性和自檢功能適用不同層次和素質的用戶，避免誤操作導致系統在使用過程中出現不穩定性。其核心技術是：其一是統一管理，安防管理平臺整合各安防子系統，形成一個統一的管理平臺，實現集中控制和分級化管理，使安全防范系統發揮最高的效用;其二是智能控制，對電子圍欄主機可實現本地及遠程控制，如布撤防、高低壓切換、控制開關等;其三是動態聯動，周界發生報警后，能實時聯動視頻監控、音頻、燈光控制等報警設備;其四是跨地域管理，管理者不僅可以在本地查看、監管，也可以通過網絡進行異地、跨行業管理與控制。

　　子系統一 、周界報警系統

　　其周界防范報警系統一般由探測部分、信號傳輸部分、報警聯動部分和控制部分四大塊組成。需要被保護的特定區域安裝周界防護報警系統后，當有人企圖穿越或翻越被保護區域四周的邊界時，邊界上的探測裝置探測到入侵后發出入侵報警信號，同時通過傳輸部分將入侵報警信號發送至報警聯動部分(如：聲光報警、視頻監控、門禁系統等)，提示相關人員。另外相關人員可通過控制部分對整個系統進行控制。周界報警系統是第一道防線，也是最重要的一道防線.擔負著基地的安全與保衛工作。通過具有電子圍欄控制功能的硬盤錄像機可實現對電子圍欄探測器的遠程控制功能，如進行遠程布/撤防、高低壓切換、報警信息查詢等。因此硬盤錄像機可做為周界報警系統的控制中心。

　　子系統二、視頻監控系統

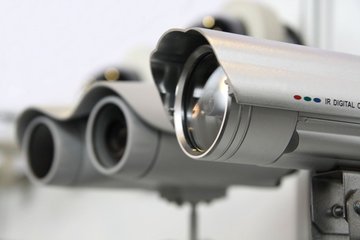

　　視頻監控系統可以為周界防范創造高度監督及全實時記錄的環境，由此可以大大降低上層監督人員的數量及勞動強度，同時降低了防范成本。由于視頻監控系統實時記錄了各個監控點的全過程，當入侵者非法翻越圍墻或破壞圍欄時，攝像機能自動轉到預先設置的拍攝角度，實時記錄入侵畫面。視頻監控系統還可以調用以前的工作錄像記錄，為工作人員提供證據。

    子系統三、雙向語音對講系統

　　雙向語音對講系統是將音頻流通過局域網或廣域網進行傳送，由監控中心平臺進行集中管理，在告警現場和事件處理人員之間快捷的建立音頻對話機制，為金融行業、司法行業、平安城市或平安校園等需要應急求助的場合建立簡單有效的及時溝通方案，應對各種突發事件。

    子系統四、 燈光控制系統

　　燈光控制系統主要由、軟件平臺、繼電器控制模塊(燈控模塊)、驅動電源以及射燈組成，可通過軟件平臺實現對燈光聯動系統的遠程控制，如燈光聯動的開啟和關閉等。智能周界防范報警系統把燈光控制集成在一體，可設置周界防區與相應燈控模塊的物理地址相互對應。當周界防區報警時，可聯動相應燈控模塊動作，實現對一路或者多路燈光控制。燈光控制還可以通過軟件平臺遠程打開或關閉探照燈，為現場提供燈光補償需求，方便工作人員夜間檢修。其主要設備有燈控模塊、射燈、驅動電源等。

　　獨特的多系統聯動

　　周界報警聯動綜合管理平臺是一套“集成化”、 “數字化”、 “智能化”的安防綜合管理集成平臺，整合了周界入侵報警、視頻監控、雙向語音對講、燈光控制等系統，并可實現一個平臺下多個子系統的統一管理與相互之間的聯動，使整個安防系統真正實現了“一體化、智能化”管理，加強管理效果。

　　具體方案為：當人為入侵時，觸發報警信號，則聯動錄音喇叭發出警告，使相應防區報警變紅、視頻軟件彈出聯動畫面，其系統自動留下報警記錄，值班人員將處理情況錄入電腦，相關人員根據不同限作出修改、刪除。又將將信號傳至調度中心，然后再送至上級管理部門。

　　極速報警聯動響應 《GB50198》4秒報警視頻響應，《GB50394》2秒報警響應，業內最快0.50秒。4秒足夠一個成年人在觸發報警后在視頻聯動顯示前跑出20米開外。
